ТПР-8

tpr-8

Чертеж гидравлики тележки(Стандартная конфигурация - A8000-04)

Группа клапанов – 83000055

Сборка гидравлической возвратной линии - A7010-00

Чертеж сборки гидравлической линии - A7011-00

Чертеж гидравлического цилиндра механизма опрокидывания тележки-A801200

24895 Цилиндр 3.0 диаметр (сервисные части)

Чертеж 3/8 линии гидроцилиндров - A8013-00

Чертеж гидроцилиндра подъема захвата в сборе - A7013-00

22510 Цилиндр 3.0 диаметр (сервисные части)

Чертеж сборки двигателя толкателя - A8011-00

22510 Цилиндр 3.0 (диаметр) части для сервиса

Чертеж установки крепежей на гидравлику тележки - A8000-04

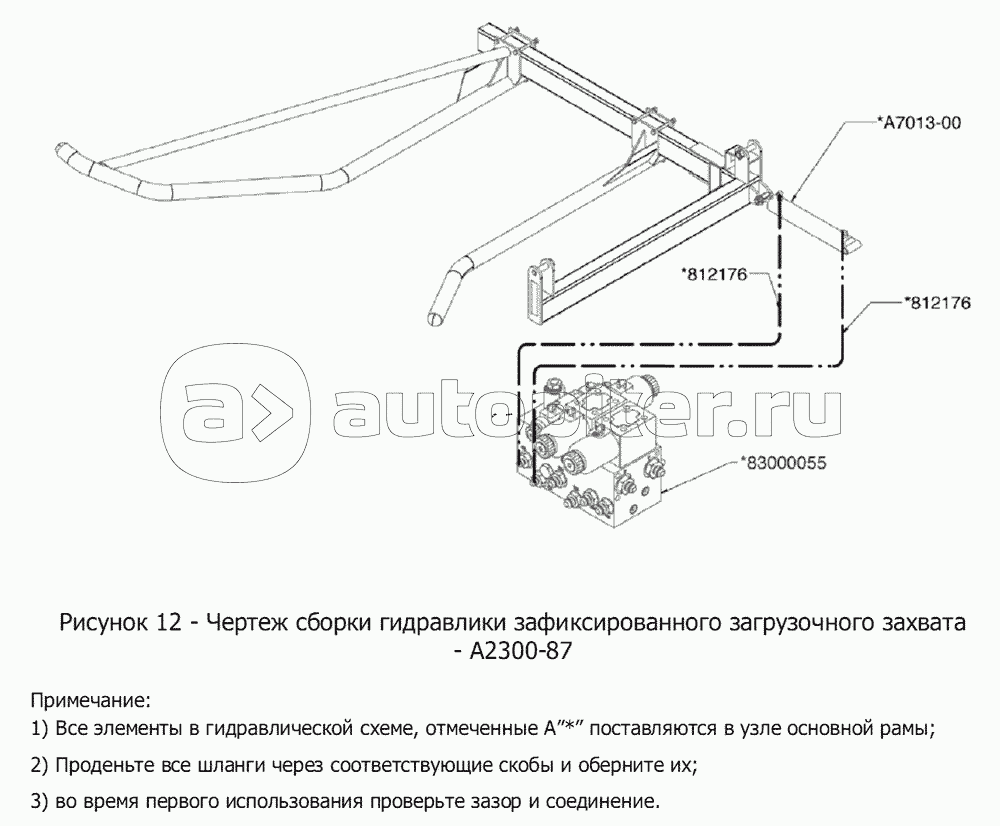

Чертеж сборки гидравлики зафиксированного загрузочного захвата-A2300-87

Чертеж сборки гидравлики RPU - A2400-32 – необязательное оборудование

Чертеж RPU зажимающего цилиндра - A2300-35

24367 Цилиндр 2.0 диаметр (части для сервиса)

Поднимающий цилиндр вращающей подбирающго захвата A2400-37 (дособран к существующему цилиндру 22510)

22510 Цилиндр 3.0 диаметр (части для сервиса)

Обратный управляемый клапан - A2300-37

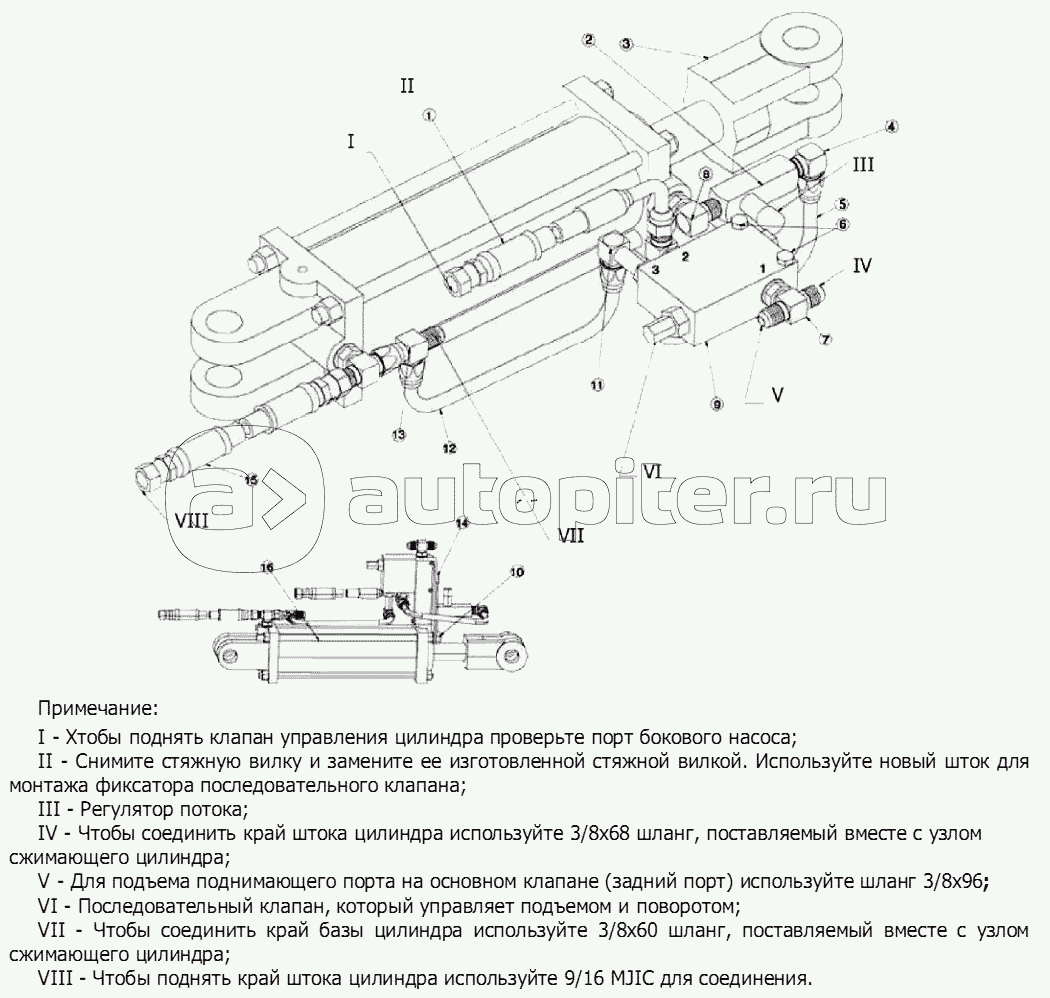

Цилиндр вращающего подбирающего захват - A2400-36

22060 Цилиндр 3.0 диаметр (части для сервиса)

Чертеж магистрали – 83000055
